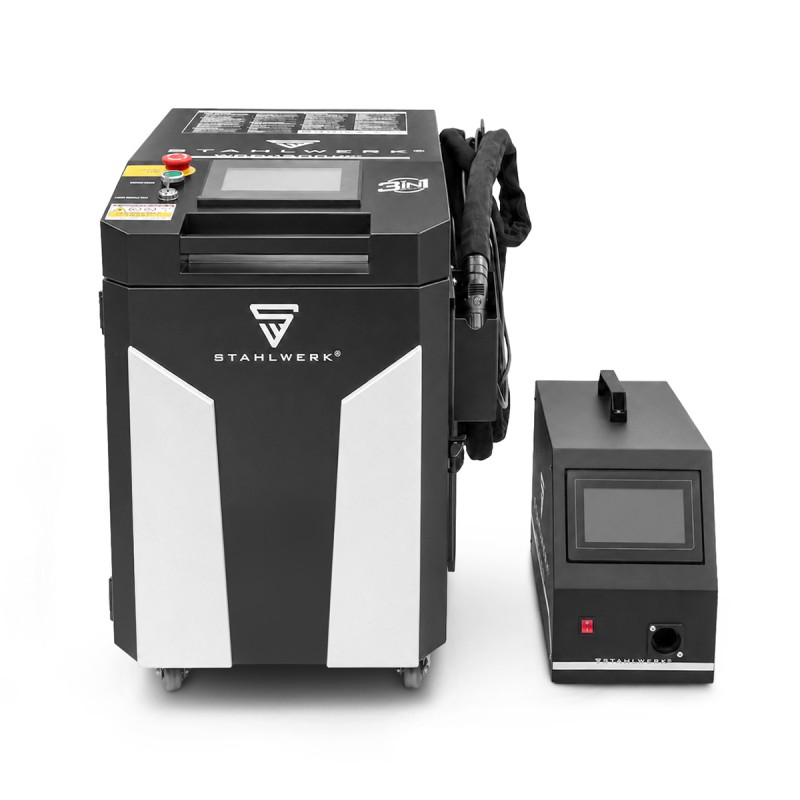

Laserkeevitusmasin STAHLWERK WCD 2000 Laser Pro 2000W

STAHLWERK WCD 2000 Laser Pro 3-in-1 laserkeevitusseade on käeshoitav tööstuslik 4. klassi lasertöötlussüsteem. See keevitussüsteem sobib metallmaterjalide laserkeevitamiseks, õhukeseinaliste metalldetailide lõikamiseks ja metallpindade puhastamiseks võnkuva laserkiirega. Seadme pidevvooluga kiudlaser annab väljundvõimsust 2000 ± 50 W. Laserkiir kollimeeritakse vesijahutusega SUP-31T keevituspõletis, suunatakse digitaalselt juhitavate servoajamite abil võnkuvas suunas ja fokuseeritakse. Keevituslaiust, energiajaotust ja soojussisendit saab täpselt reguleerida vastavalt rakendusele, materjalile ja paksusele. Pidevalt reguleeritav ja moduleeritav väljundvõimsus, integreeritud puutetundlik ekraan, salvestatavad protsessiparameetrid ning eraldi traadi etteandeseade 4-rullilise ajami ja 7-tollise puutetundliku ekraaniga võimaldavad täpset protsessi juhtimist ja reprodutseeritavaid tulemusi mitmesuguste keevitustööde jaoks. Sageli kasutatavaid parameetrite kombinatsioone saab salvestada töömällu ja neid saab keevituspõletil oleva kiirpääsunupu abil uuesti kasutada. Kokku on saadaval kolm töömälu pesa. Vee- ja külmutusagensipõhine hübriidjahutussüsteem tagab laserenergiaallika temperatuuri reguleerimise, jahutab keevituspõletit ja toetab stabiilset tööd nõudlikes rakendustes.

Täpne protsessijuhtimine: Võnkuv laserkiir jaotab energiat ühtlaselt kogu liiteala ulatuses, toetades puhtaid ja kontrollitud keevisõmblusi optimeeritud keevisõmbluse laiusega.

Kõrge kiirekvaliteet: Kiudlasertehnoloogia pakub stabiilset ja reprodutseeritavat kiire juhtimist ning vajab minimaalset hooldust ilma resonaatori regulaarse reguleerimiseta.

Sujuv käivitus ja seiskamine: Konfigureeritavad võimsusrambid vähendavad termilist pinget laseri sisse- ja väljalülitamisel.

Kasutajasõbralik kasutamine: Puutetundlik ekraan kuvab tööolekuid, parameetreid ja veateateid ning võimaldab protsessi- ja tööparameetreid reguleerida.

Laserklassi 4 ohutuskontseptsioon: Laseri lubamise lüliti, avariiseiskamine, ohutusjalg, ohutusjälgitav töödeldava detaili kontakt ning liides ukse jälgimiseks ja väliste hoiatustulede jaoks.

Automaatset taaskäivitust ei toimu: Pärast ohutusega seotud väljalülitust, toite taastamist või süsteemi lähtestamist on laseri automaatne taaskäivitamine takistatud.

Aktiivne hübriidjahutus: Vee- ja külmutusagensipõhine jahutussüsteem jahutusvedeliku jälgimisega laseri energiaallika temperatuuri reguleerimiseks ja keevituspõleti jahutamiseks.

Professionaalne traadi etteanne: mootoriga rullajam puutetundliku ekraaniga juhtimise, impulssrežiimi ja reguleeritavate parameetritega, nagu käivitusviivitus, tagasitõmbamispikkus, etteandepikkus ja käsitsi etteanne.

OHUTUSJUHISED: See laserkeevitusseade on klassifitseeritud 4. klassi laseriks. 4. klassi laserkeevitussüsteemi kasutamisel tuleb kanda sobivaid isikukaitsevahendeid (IKV). IKV valik peab põhinema operaatori riskianalüüsil. IKV peab vastama kehtivatele Euroopa direktiividele, määrustele ja ühtlustatud standarditele. Seetõttu on laserkaitseprillide kandmine keevituskiivri all kohustuslik kõigi keevitus-, lõikamis- ja rooste eemaldamise toimingute ajal. Kandke kiivrit ainult koos kaitseprillidega, kuna keevituskiivr kaitseb ainult hajuva valguse ja kaare termiliste mõjude eest.

HOOLDUSNÕUANNE: Pärast ostmist võtke ühendust meie teenindusmeeskonnaga. Meie teeninduspersonal annab teile tootepõhiseid koolitusmaterjale ja juhendab teid laserkeevitusseadme ohutu ja õige kasutamise kohta. See juhend annab ohutusalast teavet seadme kasutuselevõtu ja kasutamise kohta. See ei asenda operaatori kohustust järgida kõiki kehtivaid õigusnorme, ametlikke nõudeid ja kasutusjuhendit ning tagada, et seadet kasutaksid ainult vastavalt koolitatud ja kvalifitseeritud töötajad. Lisaks soovitame TÜV Rheinlandi laserohutusametnike koolituskursust vastavalt Saksamaa tööohutuse ja töötervishoiu määruse (OStrV) paragrahvile 5 ja standardile DGUV 303-005.

Mudel STAHLWERK laserkeevitusseade WCD 2000 Laser Pro
Laserallikas RFL-C020H-CE
Lasertüüp: CW kiudlaser / moduleeritav
Laserklass: klass 4
Nimivõimsus: 2000 ± 50 W (2,0 kW)
Energiatarve: < 6,5 kW
Emissioonlainepikkus: 1080 ± 5 nm
Modulatsioonisagedus: 1–5000 Hz
Lainepikkus: pilootlaser, klass 2: 630–650 nm
Toitepinge / võrguühendus: AC 230 V 1~ 50/60 Hz / CEE pistik, 32 A
Kiu südamiku läbimõõt: 25 µm
Kiu pikkus: 10 m
Maksimaalne keevisõmbluse laius: 8 mm
Süsteemi maht: jahutussüsteem: u. 16 liitrit
Traadi etteandekiirus 15–600 cm/min
Sobivad traadipoolid: südamiku läbimõõt ≥ 50 mm, välisläbimõõt ≤ 300 mm, pooli laius ≤ 105 mm, pooli maksimaalne kaal ≤ 20 kg

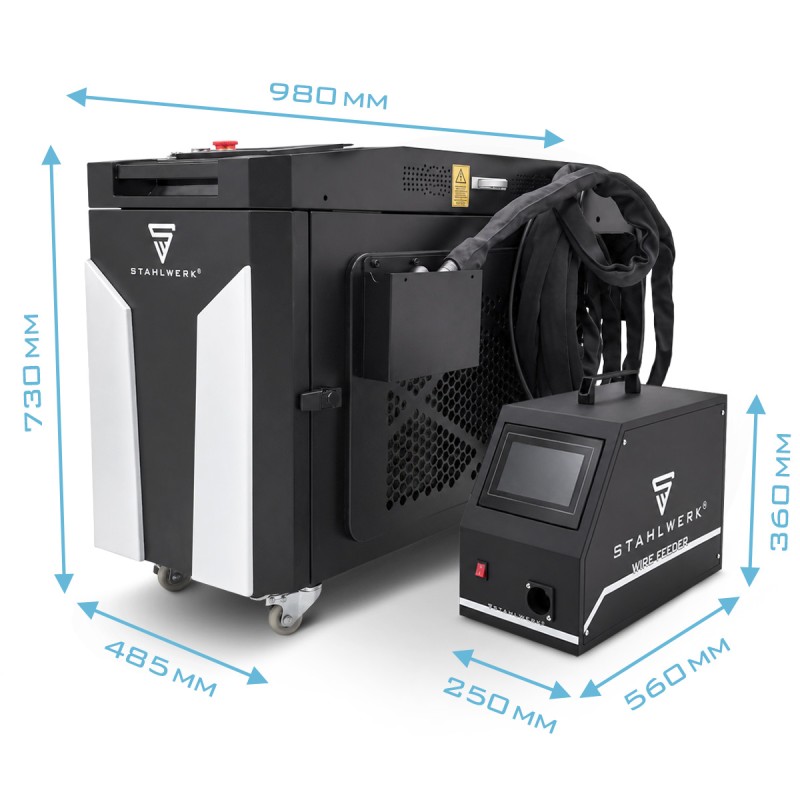

Keevitusseadme mõõtmed

(P x L x K) 980 x 485 x 730 mm
Traadi etteandeseadme mõõtmed

(P x L x K) 560 x 250 x 360 mm
Kogukaal 177 kg
WEEE registreerimisnumber DE 85577200

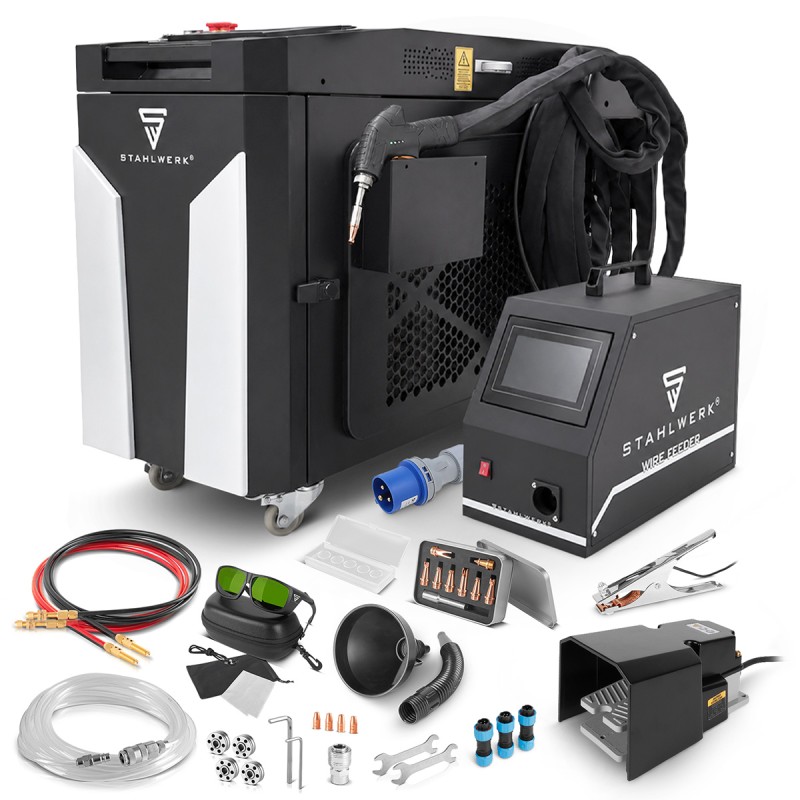

1 x WCD 2000 Laser Pro laserkeevitusseade koos SUP31T keevituspõletiga ja 10 m toitekaabliga

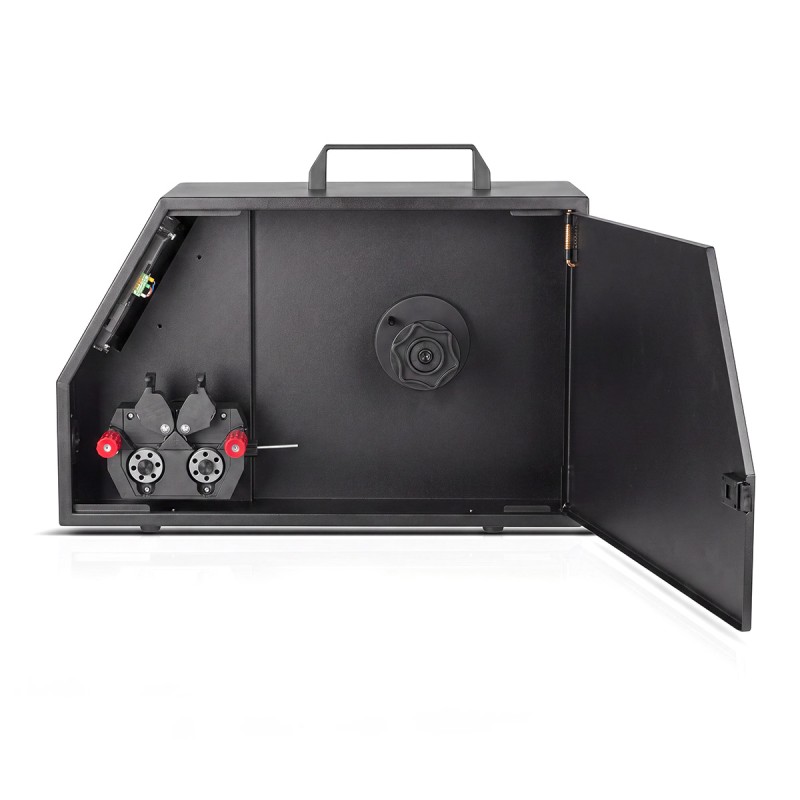

1 x traadi etteandeseade

4 x traadi suunamisotsikut 0,8 | 1,0 | 1,2 | 1,6 mm

6 x traadi suunamisrullikut 0,8 | 1,0 | 1,2 | 1,6 mm (2 rullikut eelmonteeritud)

2 x traadi suunamispuksi (1 x lühike, 1 x pikk)

1 x 9-osaline otsikute lisatarvikute komplekt

1 x STAHLWERK laserkaitseprillid puhastuslapiga

1 x 5-osaline läätsede komplekt (D18 x T2 mm)

1 x gaasiühendusvoolik
1 x jalgpedaal

2 x lahtised mutrivõtmed
2 x kuuskantvõtit
1 x kiirühendus
1 x täitelehtri komplekt
3 x (signaali)pistikud
1 x süsinikkiust vooder 3 m
1 x teraskiust vooder 3 m
