Станок плазменной резки плазморез STAHLWERK CUT 100 P Digital

ВИДЕО ТОВАРА

Высокопроизводительный плазменный резак STAHLWERK CUT 100 Pro с режимами 2T/4T обеспечивает мощный ток 100 ампер и оснащен точным высокочастотным (ВЧ) пилотным зажиганием для превосходной эффективности зажигания. В зависимости от материала, резка может производиться до 44 мм (конструкционная сталь ST37 до 44 мм, V2A или V4A до 32 мм, алюминий до 27 мм). Помимо распространенных проводящих металлов, плазменный резак также подходит для обработки окрашенного листового металла и удаления поверхностной ржавчины. Ток резки плавно регулируется от 20 до 100 ампер. Все параметры легко считываются на понятной панели управления. Различные значения можно быстро и интуитивно установить. Компактный блок оснащен интеллектуальной системой охлаждения и защитой от перегрева, а его вес составляет всего 28,7 кг, что облегчает транспортировку. В качестве дополнительной функции плазменный резак имеет регулировку высоты горелки для использования с ЧПУ-контроллером. Напряжение дуги измеряется через 2-контактный разъем THC и передается в блок управления для поддержания постоянной высоты горелки. Плазменный резак CUT 100 Pro также имеет режимы работы «СЕТЧАТЫЙ МЕТАЛЛ» и «ЛИСТОВОЙ МЕТАЛЛ». Режим «СЕТЧАТЫЙ МЕТАЛЛ» особенно подходит для заготовок с сетчатой ​​структурой или разрывами, где дуга может на мгновение потерять контакт. Режим «ЛИСТОВОЙ МЕТАЛЛ» рекомендуется для непрерывных листов, обеспечивая равномерный рез. Время подачи воздуха до и после резки можно регулировать индивидуально. Более длительное время подачи воздуха после резки улучшает охлаждение и, таким образом, способствует увеличению срока службы расходных материалов. Плазменный резак STAHLWERK CUT 100 Pro поставляется с полным комплектом принадлежностей.

Плазма/РЕЗКА — для создания плазменной струи, которая расплавляет материал, а затем удаляется сжатым воздухом, используется электрический ток. Это позволяет легко и точно резать все проводящие металлы, такие как низкоуглеродистая сталь, нержавеющая сталь, медь, алюминий, титан и многие другие.

Толщина резки – Возможна резка до 44 мм в зависимости от материала. Низкоуглеродистая сталь ST37 – до 44 мм, V2A или V4A – до 32 мм, алюминий – до 27 мм.

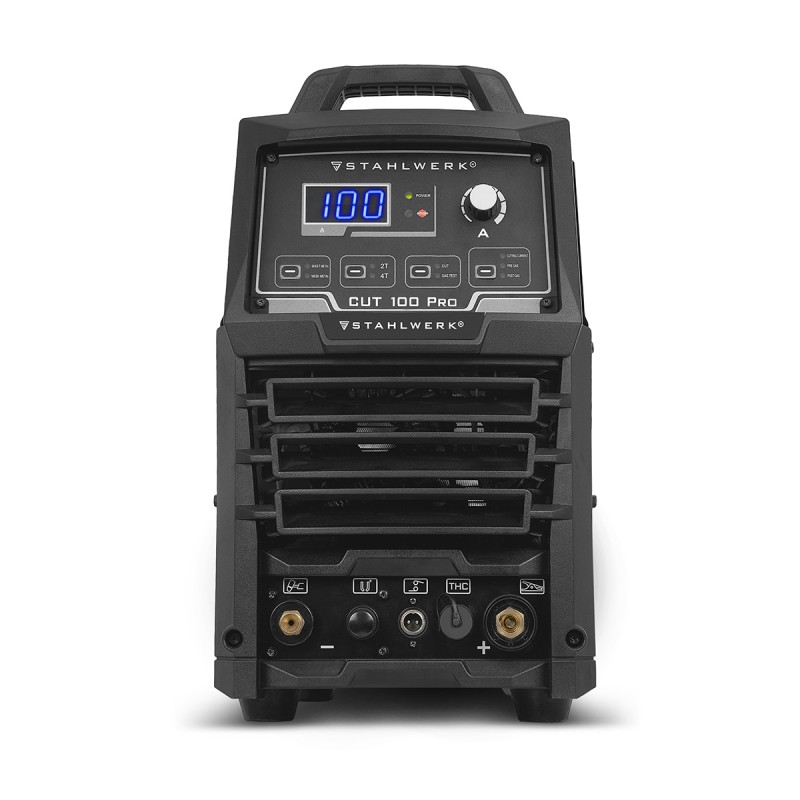

Все параметры легко считываются с понятной панели управления. Различные значения устанавливаются быстро и интуитивно.

Пилотное зажигание – Высокочастотное (ВЧ) пилотное зажигание для превосходной эффективности зажигания. Контакт с заготовкой не требуется! Пилотное пламя формирует дугу. Эта горелка может работать с проставкой, которая входит в комплект поставки.

Ток резки – Бесступенчатая регулировка от 20 до 100 А.

Режим работы «СЕТЧАТЫЙ МЕТАЛЛ» – особенно подходит для заготовок с сетчатой ​​структурой или прерываниями, где дуга может кратковременно терять контакт.

Режим работы «ЛИСТОВОЙ МЕТАЛЛ» – рекомендуется для непрерывных листов, где гарантируется равномерный рисунок резки.

Настройки предварительного и последующего подачи воздуха – эта функция позволяет индивидуально регулировать время подачи воздуха до и после горелки.

2T/4T – определяет режим работы и обеспечивает расширенный контроль над потоком тока. В режиме 2T высокочастотное (ВЧ) зажигание остается активным до тех пор, пока не будет отпущен курок горелки. В режиме 4T дуга зажигается после однократного нажатия и отпускания курка. Повторное нажатие и отпускание курка прекращает зажигание.

Технология IGBT — новейшая и самая передовая транзисторная технология обеспечивает высокопроизводительную сварку! Никаких трансформаторов, никаких MOSFET, только самые современные IGBT!

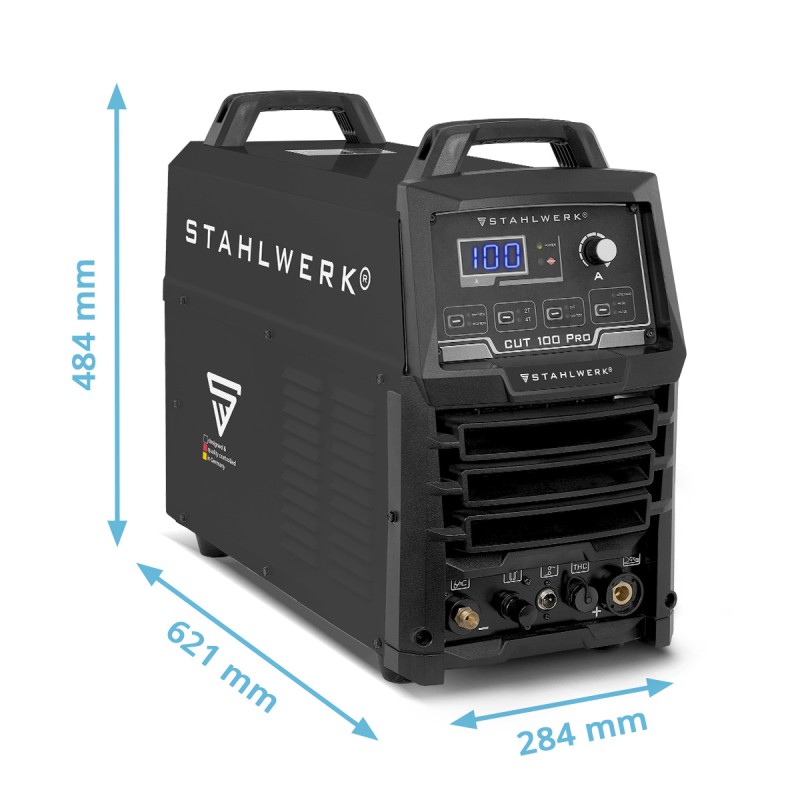

Легкая и компактная конструкция — вес всего 28,7 кг и размеры 621 x 284 x 484 мм делают этот аппарат идеальным для резки в любом месте. Инновационные транзисторы IGBT экономят место и вес по сравнению со старой технологией MOSFET. Больше никаких тяжелых подъемов!

Максимальная эффективность и производительность — устройство питается от трехфазного переменного тока (400 В) и обеспечивает выходной ток 100 ампер.

Интеллектуальное охлаждение и защита от перегрева — передовые технологии, встроенная защита от перегрева и высокоэффективная система охлаждения обеспечивают максимальную производительность.

Контроль высоты горелки (THC) — плазменный резак CUT 100 Pro оснащен 2-контактным разъемом (THC) для контроля высоты горелки. Этот разъем позволяет напрямую считывать напряжение резки с контроллера высоты горелки. Напряжение дуги измеряется в процессе резки и передается в систему ЧПУ. Это позволяет системе ЧПУ поддерживать правильную высоту горелки независимо от изменений материала или плоскостности режущей поверхности. Это обеспечивает постоянное расстояние до заготовки в любое время.

Выходной ток 20-100 А
Класс защиты IP21S
Сетевое напряжение 400 В переменного тока (+-15%) / 3 фазы
Частота сети 50/60 Гц
Максимальный сетевой ток (I1max) 21,9 А
Максимальный эффективный сетевой ток (I1eff) 8,5 А
Вес 28,7 кг
Габариты Д x Ш x В (мм) 621 x 284 x 484
Сетевое подключение: вилка CEE16
Давление воздуха 8 бар
Минимальный расход воздуха 180 л/мин
Стандарты IEC 60974-1 EN 60974-10 (класс A)
Регистрационный номер WEEE: DE 85577200

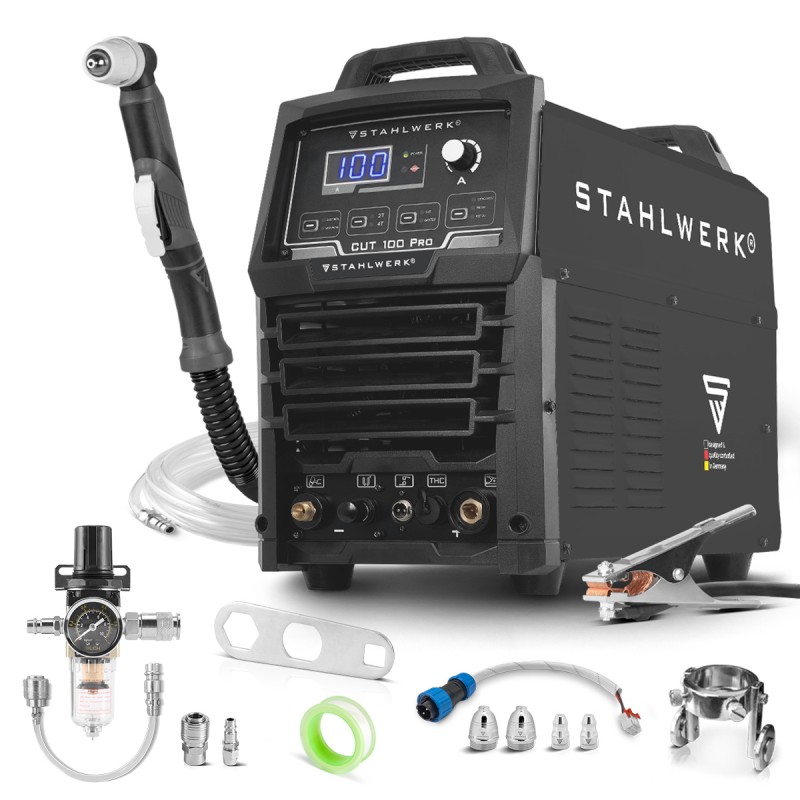

В комплект входят:

1 x Плазменный резак STAHLWERK CUT 100 Pro
1 x Профессиональный плазменный резак P-80 5 м

1 x Кабель THC
1 x Комплект из 3 принадлежностей для плазменной резки (предварительно установлен на плазменном резаке):

1 x Плазменное сопло
1 x Плазменный электрод
1 x Керамический колпачок
1 x Заземляющий кабель 3 м
1 x Направляющая каретка с проставкой
1 x Водоотделитель с манометром и быстроразъемными соединениями
1 x Шланг для подачи воздуха с быстроразъемным соединением 5 м
1 x Соединительный шланг с быстроразъемными соединениями от устройства к водоотделителю, включая комплект из 4 соединений
1 x Защитный чехол
1 x Тефлоновая лента
