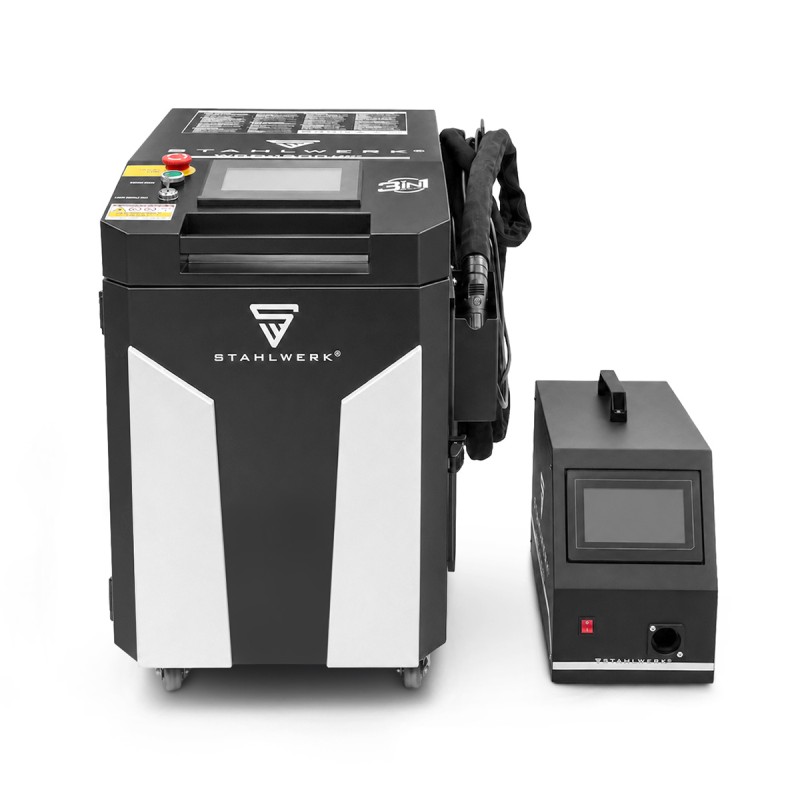

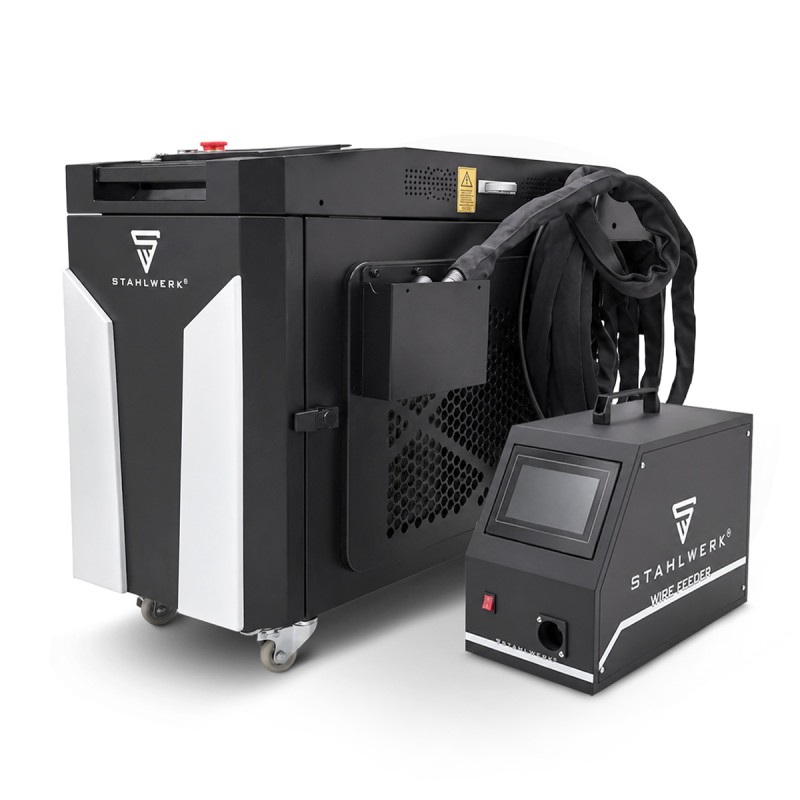

Laserkeevitusmasin STAHLWERK WCD 1500 Laser Pro 1500W Kolm ühes

STAHLWERK WCD 1500 Laser Pro 3-in-1 laserkeevitusseade on käeshoitav tööstuslik 4. klassi lasertöötlussüsteem. See keevitussüsteem sobib metallmaterjalide laserkeevitamiseks, õhukeseinaliste metalldetailide lõikamiseks ja metallpindade puhastamiseks võnkuva laserkiirega. Seadme pidevvooluga kiudlaser annab väljundvõimsust 1500 ± 50 W. Laserkiir kollimeeritakse vesijahutusega SUP-31T keevituspõletis, suunatakse digitaalselt juhitavate servoajamite abil võnkuvalt kõrvale ja fokuseeritakse. Keevituslaiust, energiajaotust ja soojussisendit saab täpselt reguleerida vastavalt rakendusele, materjalile ja materjali paksusele. Pidevalt reguleeritav ja moduleeritav väljundvõimsus, integreeritud puutetundlik ekraan, salvestatavad protsessiparameetrid ning eraldi traadi etteandeseade 4-rullilise ajami ja 7-tollise puutetundliku ekraaniga võimaldavad täpset protsessi juhtimist ja reprodutseeritavaid tulemusi mitmesuguste keevitustööde jaoks. Sageli kasutatavaid parameetrite kombinatsioone saab salvestada töömällu ja neile pääseda ligi keevituspõleti kiirpääsunupu abil. Kokku on saadaval kolm töömälu pesa. Vee- ja külmutusagensipõhine hübriidjahutussüsteem tagab laseri energiaallika temperatuuri reguleerimise, jahutab keevituspõletit ja toetab stabiilset tööd nõudlikes rakendustes.

3-ühes lasertöötlus: Käeshoitav laserkeevitussüsteem nimivõimsusega 1500 W metallmaterjalide keevitamiseks, õhukeseinaliste metallide lõikamiseks ja keevisõmbluste puhastamiseks.

Pideva ja moduleeritud tööga pidevvooluga kiudlaser: Väljundvõimsust saab pidevalt reguleerida ja aja jooksul moduleerida, et kohandada energia sisendit erinevatele töötlemisrakendustele.

Võnkuv SUP31T laserkeevituspõleti: Fokuseeritud laserkiirt liigutatakse kontrollitult digitaalselt juhitavate servoajamite abil, mis võimaldab keevisõmbluse laiuse, soojussisendi ja energiajaotuse reprodutseeritavat reguleerimist.

Laserkeevitus: Reguleeritav skaneerimiskiirus, skaneerimislaius kuni 8 mm, keevitusvõimsus, impulsi laius, impulsi sagedus ja traadi etteandekiirus, samuti punktkeevitusrežiim võimaldavad kohandamist materjali, materjali paksuse ja õmbluse geomeetriaga.

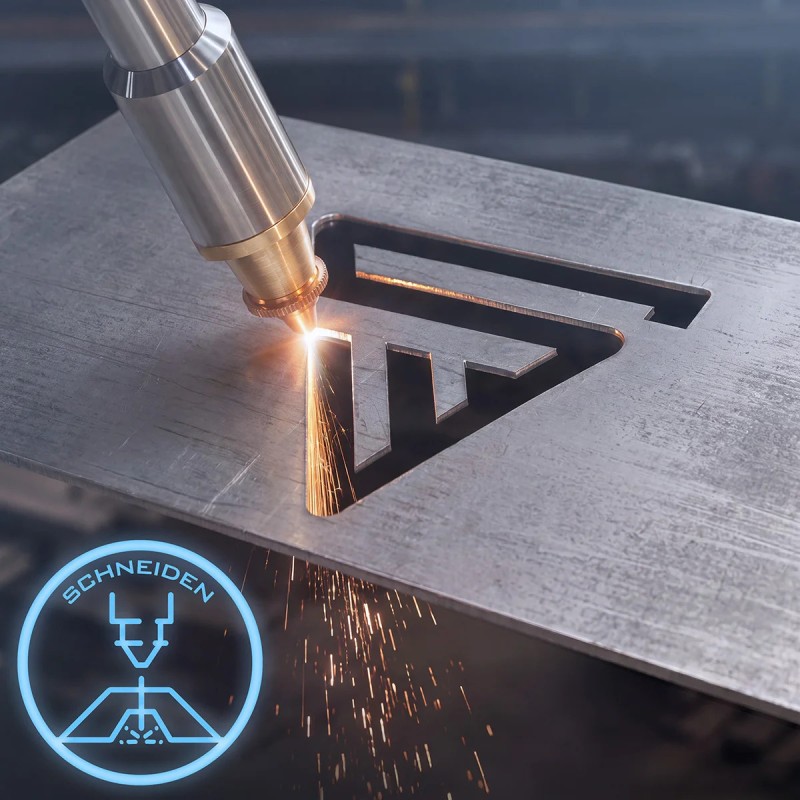

Lõikefunktsioon: Õhukeseinaliste metallmaterjalide jaoks lõikevase otsikuga, 0 mm skaneerimislaiusega ja õli- ja veevaba suruõhuga rõhul umbes 6 baari.

Laserpuhastusrežiim: Sobib keevisõmbluste ja pinna saasteainete puhastamiseks reguleeritava skaneerimissageduse, skaneerimislaiuse, puhastusvõimsuse, impulsi laiuse ja impulsisagedusega.

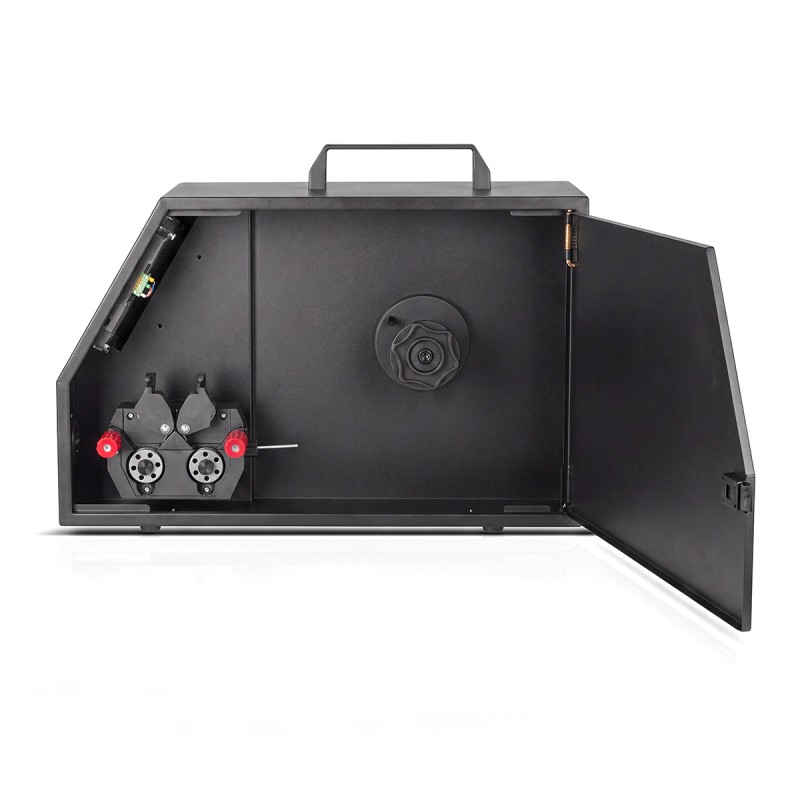

Traadi etteandeseade: Eraldi traadi etteandeseade 4-rullilise ajamiga, 7-tollise puutetundliku ekraaniga, pideva või impulss-traadi etteanderežiimiga ja reguleeritava kiirusega vahemikus 15 kuni 600 cm/min.

Töömälu: Keevituspõleti kiirpääsunupu abil saab otse valida kolm vabalt kasutatavat protsessimälu. See võimaldab soovitud rakenduse jaoks kiiresti vahetada sageli kasutatavate parameetrite kombinatsioonide vahel.

OHUTUSJUHISED: See laserkeevitusseade on klassifitseeritud 4. klassi laseriks. 4. klassi laserkeevitussüsteemi kasutamisel tuleb kanda sobivaid isikukaitsevahendeid (IKV). IKV valik peab põhinema operaatori riskianalüüsil. IKV peab vastama kehtivatele Euroopa direktiividele, määrustele ja ühtlustatud standarditele. Seetõttu on keevitusmaski all laserkaitseprillide kandmine keevitus-, lõikamis- või rooste eemaldamise ajal kohustuslik. Kandke maski ainult koos kaitseprillidega, kuna keevitusmask kaitseb ainult hajuva valguse ja kaare termiliste mõjude eest.

HOOLDUSINFO: Pärast ostmist võtke ühendust meie teenindusmeeskonnaga. Meie teeninduspersonal annab teile tootepõhised koolitusmaterjalid ja juhendab teid laserkeevitusmasina ohutu ja õige kasutamise kohta. See juhend annab teile ohutusalast teavet seadme kasutuselevõtu ja kasutamise kohta. See ei asenda operaatori kohustust järgida kõiki kehtivaid õigusnorme, ametlikke nõudeid ja kasutusjuhendit ning tagada, et seadet kasutavad ainult vastavalt koolitatud ja kvalifitseeritud töötajad. Lisaks soovitame TÜV Rheinlandi laserohutusametnike koolituskursust vastavalt Saksamaa tööohutuse ja töötervishoiu määruse (OStrV) paragrahvile 5 ja standardile DGUV 303-005.

See koolitus ei asenda operaatori kohustust järgida kõiki kehtivaid õigusnorme, ametlikke nõudeid ja kasutusjuhendit ning tagada, et seadet kasutavad ainult vastavalt koolitatud ja kvalifitseeritud töötajad. Mudel STAHLWERK laserkeevitusseade WCD 1500 Laser Pro
Laserallikas RFL-C020H-CE
Lasertüüp: CW kiudlaser / moduleeritav
Laserklass: klass 4
Nimivõimsus: 1500 ± 50 W (1,5 kW)
Energiatarve: < 5,4 kW
Emissioonlainepikkus: 1080 ± 5 nm
Modulatsioonisagedus: 1–5000 Hz
Lainepikkus: pilootlaser: klass 2: 630–650 nm
Toitepinge / võrguühendus: AC 230 V 1~ 50/60 Hz / CEE pistik, 32 A
Kiu südamiku läbimõõt: 25 µm
Kiu pikkus: 10 m
Maksimaalne keevisõmbluse laius: 8 mm
Kaitselääts: D18 x T2 mm
Kollimaatorlääts: D16 x T5 / F60
Fokuseerimislääts: D20 x T4,5 / F150
Jahutussüsteemi maht: u. 16 liitrit
Traadi etteandekiirus 15–600 cm/min
Sobivad traadipoolid: südamiku läbimõõt ≥ 50 mm, välisläbimõõt ≤ 300 mm, pooli laius ≤ 105 mm, pooli maksimaalne kaal ≤ 20 kg

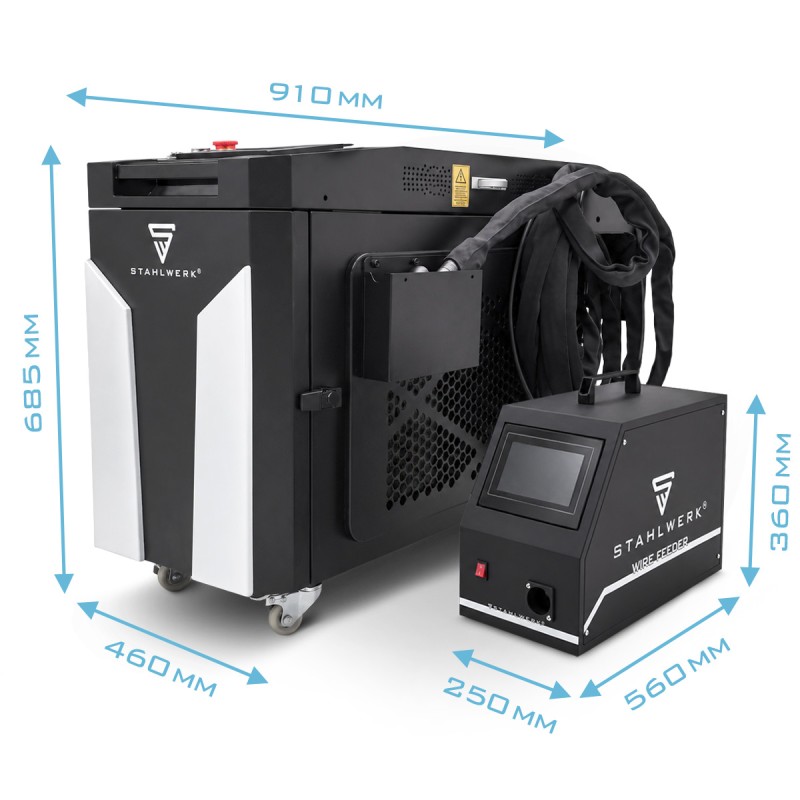

Keevitusseadme mõõtmed (P x L x K) 910 x 460 x 685 mm
Traadi etteandeseadme mõõtmed (P x L x K) 560 x 250 x 360 mm
WEEE registreerimisnumber DE 85577200

Komplekti kuulub:

1 x WCD 1500 Laser Pro laserkeevitusseade koos SUP31T keevituspõletiga ja 10 m toitekaabliga

4 x traadi etteandeotsikut 0,8 | 1,0 | 1,2 | 1,6 mm (1,2 mm eelpaigaldatud)

1 x 9-osaline otsikute lisatarvikute komplekt

1 x STAHLWERK laserkaitseprillid puhastuslapiga

4 x traadi etteanderullikut 0,8 | 1,0 | 1,2 | 1,6 mm (0,8 ja 1,0 mm eelpaigaldatud)

1 x 5-osaline läätsede komplekt (kaitselääts: D18 x T2 mm, kollimaatorilääts: D16 x T5 / F60, fokuseerimislääts: D20 x T4,5 / F150)

1 x gaasiühendusvoolik

2 x lehtvõtit
1 x 3 m süsinikkiust sisekate
