Лазерный сварочный аппарат STAHLWERK WCD 1500 Laser Pro мощностью 1500 Вт 3-в-1

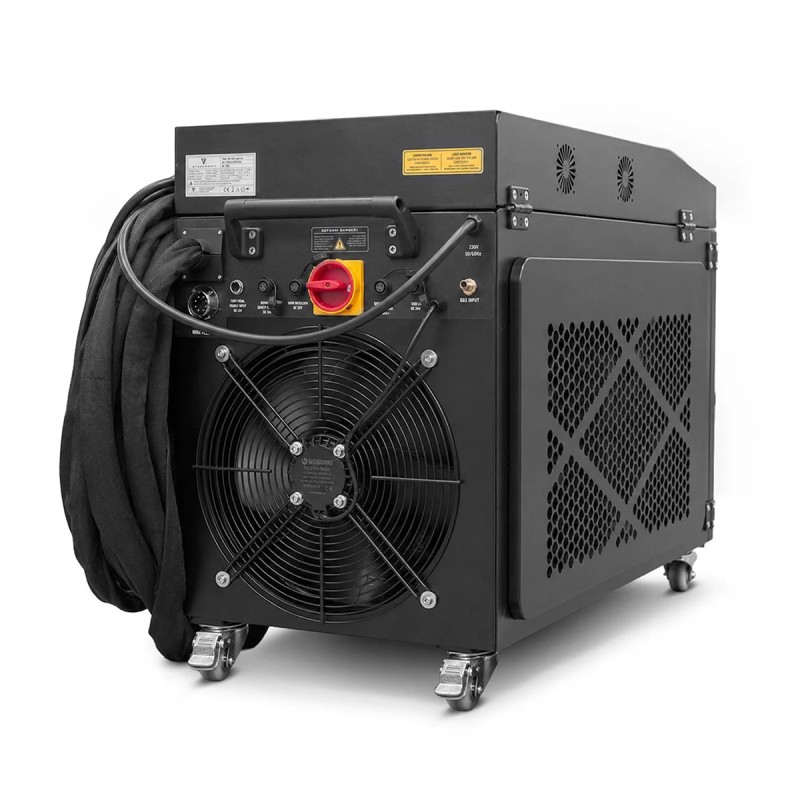

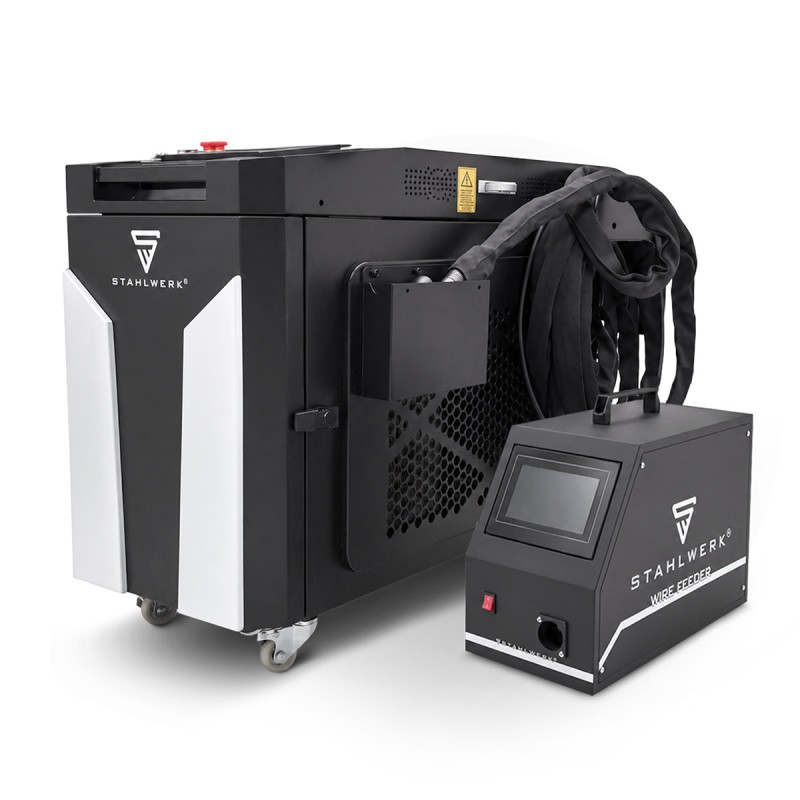

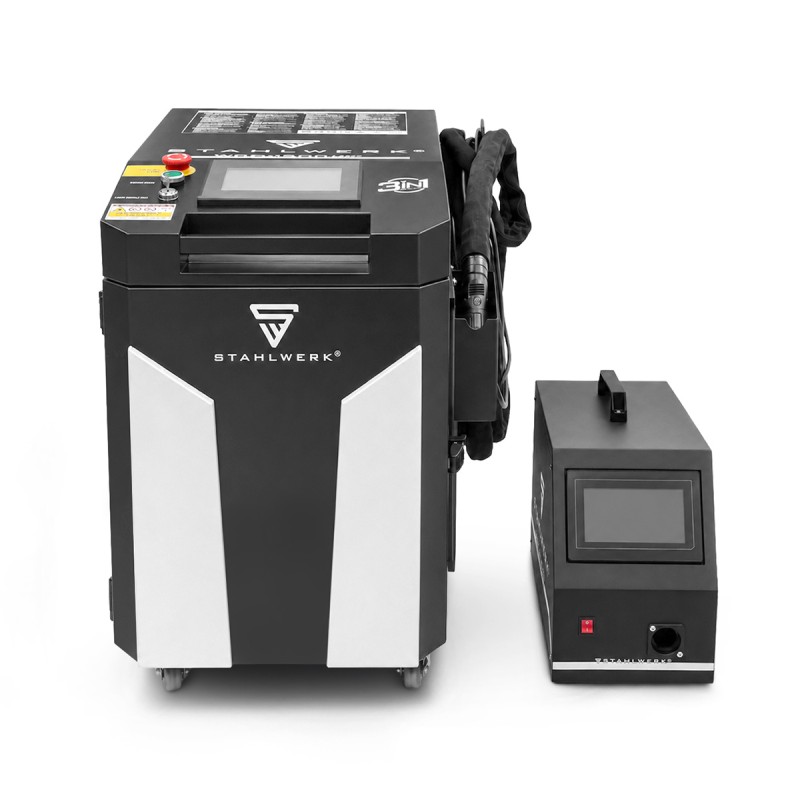

Лазерный сварочный аппарат STAHLWERK WCD 1500 Laser Pro 3-в-1 представляет собой портативную промышленную систему лазерной обработки класса 4. Эта сварочная система подходит для лазерной сварки металлических материалов, резки тонкостенных металлических заготовок и очистки металлических поверхностей с помощью осциллирующего лазерного луча. Источник непрерывного волоконного лазера обеспечивает выходную мощность 1500 ± 50 Вт. Лазерный луч коллимируется в охлаждаемой водой сварочной горелке SUP-31T, отклоняется осциллирующим образом с помощью сервоприводов с цифровым управлением и фокусируется. Ширина сварного шва, распределение энергии и подвод тепла могут быть точно отрегулированы в зависимости от задачи, материала и его толщины. Плавная регулировка и модуляция выходной мощности, встроенный сенсорный дисплей, сохранение параметров процесса и отдельный блок подачи проволоки с 4-роликовым приводом и 7-дюймовым сенсорным экраном обеспечивают точный контроль процесса и воспроизводимые результаты для различных сварочных задач. Часто используемые комбинации параметров можно сохранить в памяти заданий и получить к ним доступ с помощью кнопки быстрого доступа на сварочной горелке. Всего доступно три слота в памяти заданий. Гибридная система охлаждения на основе воды и хладагента обеспечивает контроль температуры источника лазерной энергии, охлаждает сварочную горелку и поддерживает стабильную работу в сложных условиях эксплуатации.

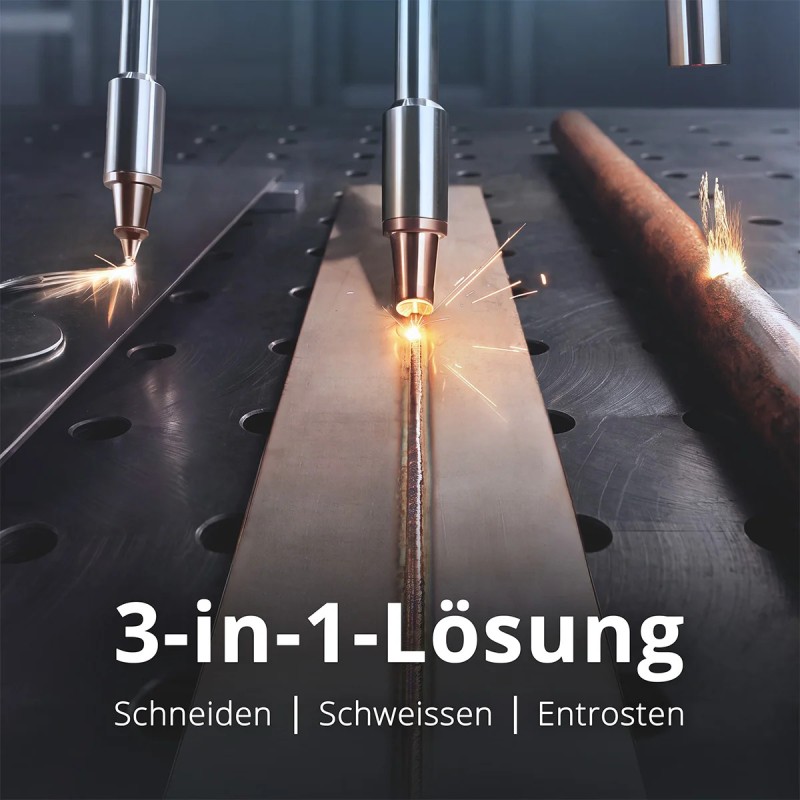

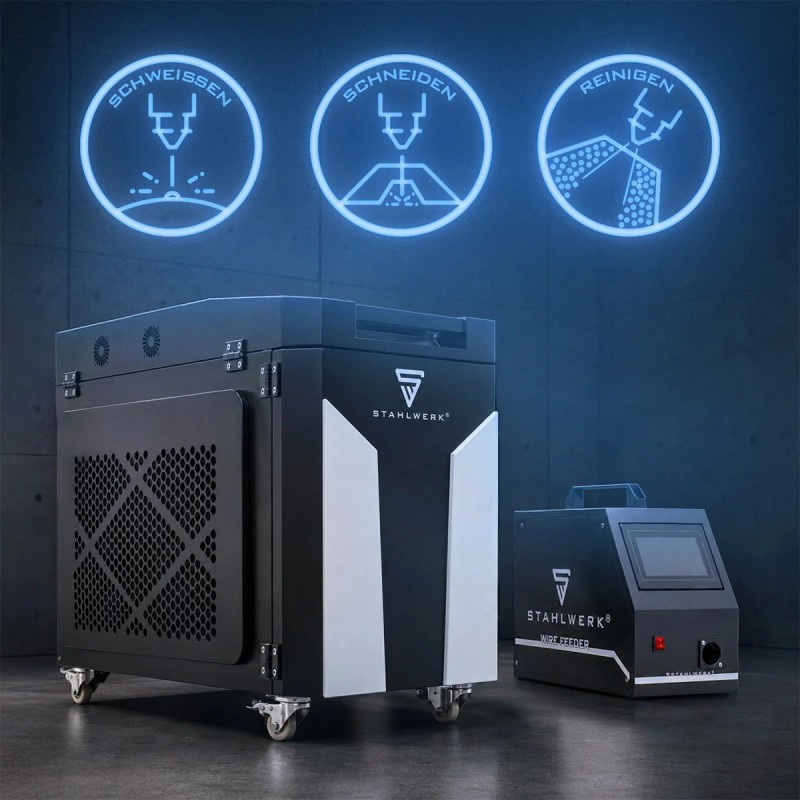

3-в-1 лазерная обработка: Ручная лазерная сварочная система с номинальной мощностью 1500 Вт для сварки металлических материалов, резки тонкостенных металлов и очистки сварных швов.

Волоконный лазер непрерывного действия с непрерывным и модулированным режимом работы: Выходная мощность может непрерывно регулироваться и модулироваться во времени для адаптации подводимой энергии к различным технологическим задачам.

Осциллирующая лазерная сварочная горелка SUP31T: Сфокусированный лазерный луч управляется цифровыми сервоприводами, что позволяет воспроизводимо регулировать ширину сварного шва, подвод тепла и распределение энергии.

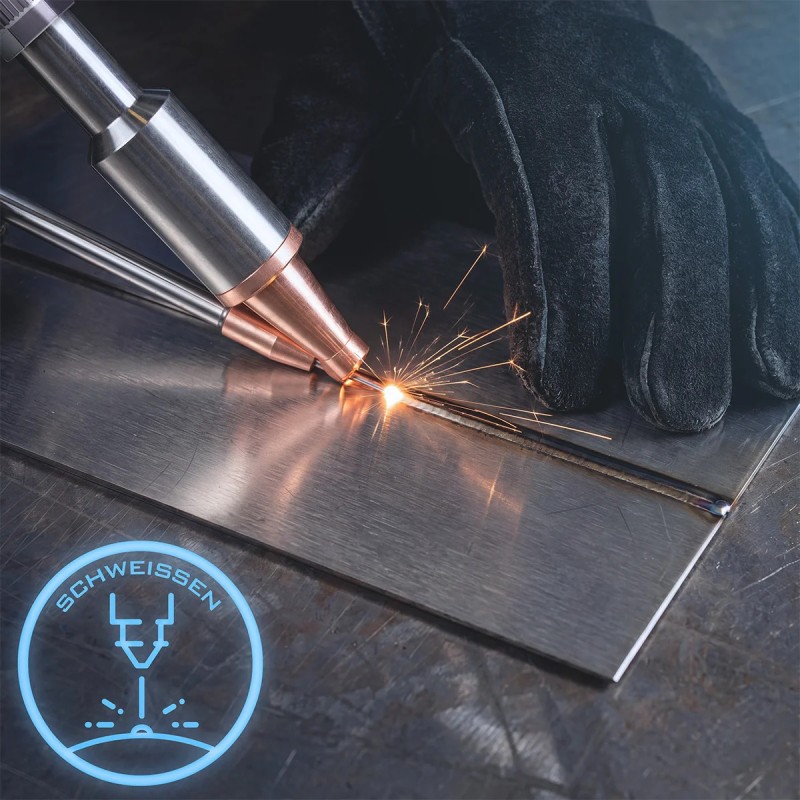

Лазерная сварка: регулируемая скорость сканирования, ширина сканирования до 8 мм, мощность сварки, ширина импульса, частота импульсов и скорость подачи проволоки, а также режим точечной сварки позволяют адаптироваться к материалу, толщине материала и геометрии шва.

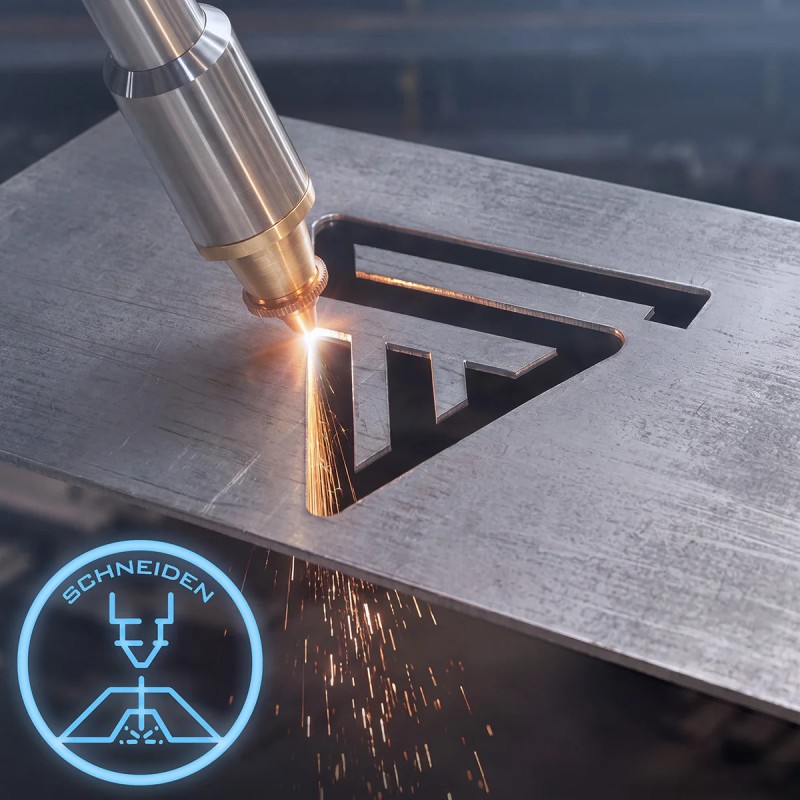

Функция резки: для тонкостенных металлических материалов с использованием медного режущего сопла, ширина сканирования 0 мм и безмасляного и безводного сжатого воздуха под давлением около 6 бар.

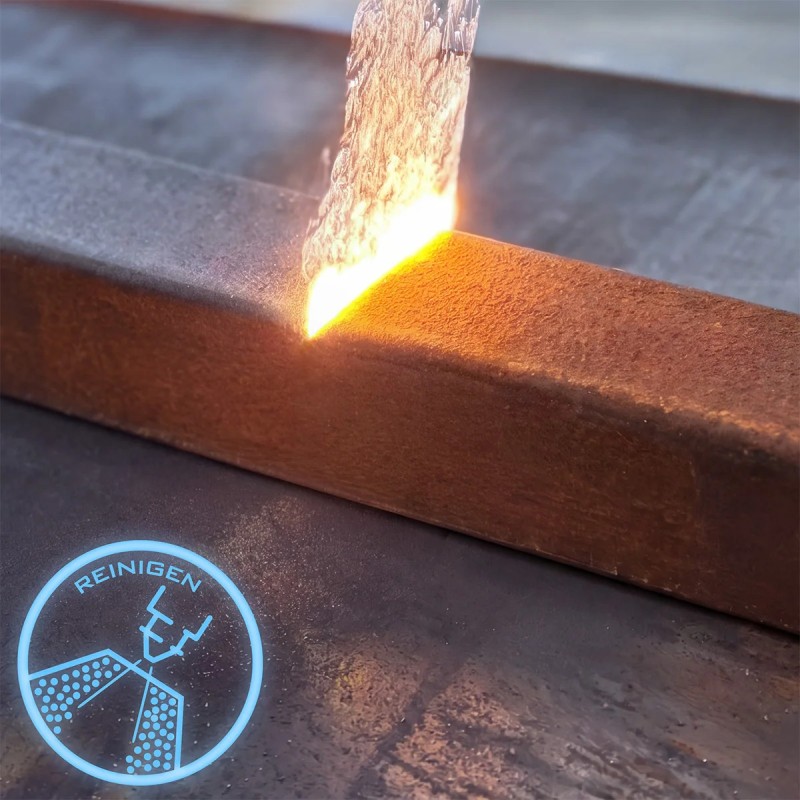

Режим лазерной очистки: подходит для очистки сварных швов и поверхностных загрязнений с регулируемой частотой сканирования, шириной сканирования, мощностью очистки, шириной импульса и частотой импульсов.

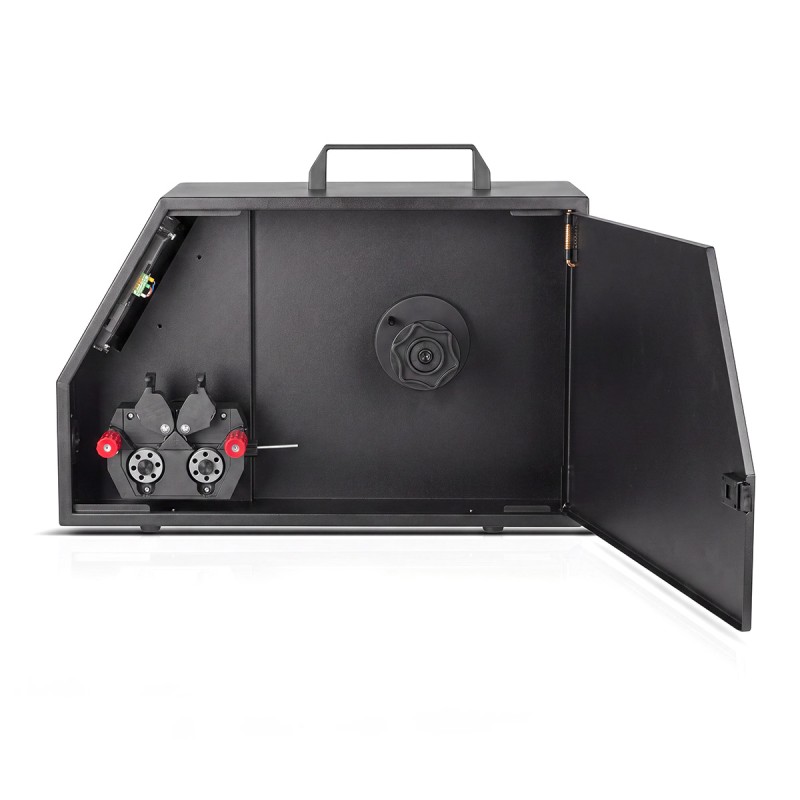

Устройство подачи проволоки: отдельный подающий механизм с 4-роликовым приводом, 7-дюймовый сенсорный экран, непрерывная или импульсная подача проволоки и регулируемая скорость от 15 до 600 см/мин.

Память заданий: три свободно используемых ячейки памяти для сохранения настроек можно выбрать непосредственно с помощью кнопки быстрого доступа на сварочной горелке. Это позволяет быстро переключаться между часто используемыми комбинациями параметров для нужного применения.

ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ: Данный лазерный сварочный аппарат относится к лазерному классу 4. При работе с лазерной сварочной системой класса 4 необходимо использовать соответствующие средства индивидуальной защиты (СИЗ). Выбор СИЗ должен основываться на оценке рисков, проводимой оператором. СИЗ должны соответствовать применимым европейским директивам, правилам и гармонизированным стандартам. Поэтому ношение защитных очков под сварочным шлемом обязательно во всех случаях сварки, резки или удаления ржавчины. Используйте шлем только в сочетании с защитными очками, поскольку сварочный шлем защищает только от рассеянного света и теплового воздействия дуги.

ИНФОРМАЦИЯ ОБ СЕРВИСНОМ ОБСЛУЖИВАНИИ: После покупки свяжитесь с нашей сервисной службой. Наши специалисты предоставят вам учебные материалы по конкретному продукту и проинструктируют вас по безопасному и правильному использованию лазерного сварочного аппарата. Эта инструкция содержит информацию, касающуюся безопасности при вводе в эксплуатацию и работе устройства. Это не заменяет обязанность оператора соблюдать все применимые правовые нормы, официальные требования и инструкции по эксплуатации, а также обеспечивать использование устройства исключительно должным образом обученным и квалифицированным персоналом. Кроме того, мы рекомендуем пройти курс обучения для специалистов по лазерной безопасности в соответствии с разделом 5 Постановления Германии об охране труда и технике безопасности (OStrV) и DGUV 303-005 в TÜV Rheinland.

Данное обучение не заменяет обязанность оператора соблюдать все применимые правовые нормы, официальные требования и инструкции по эксплуатации, а также обеспечивать использование устройства исключительно должным образом обученным и квалифицированным персоналом. Модель сварочного аппарата STAHLWERK Laser WCD 1500 Laser Pro
Источник лазера RFL-C020H-CE
Тип лазера: волоконный лазер непрерывного действия / модулируемый
Класс лазера: 4
Номинальная мощность: 1500 ± 50 Вт (1,5 кВт)
Потребляемая мощность: < 5,4 кВт
Длина волны излучения: 1080 ± 5 нм
Частота модуляции: 1 - 5000 Гц
Длина волны пилотного лазера: 2 630 - 650 нм
Напряжение питания / Подключение к сети: переменный ток 230 В 1~ 50/60 Гц / вилка CEE, 32 А
Диаметр сердцевины волокна: 25 мкм
Длина волокна: 10 м
Максимальная ширина сварки: 8 мм
Защитная линза: D18 x T2 мм
Коллиматорная линза: D16 x T5 / F60
Фокусировка Линза D20 x T4.5 / F150
Объем системы охлаждения около 16 литров
Скорость подачи проволоки 15 - 600 см/мин
Подходящие катушки проволоки: диаметр сердечника ≥ 50 мм, внешний диаметр ≤ 300 мм, ширина катушки ≤ 105 мм, максимальный вес катушки ≤ 20 кг

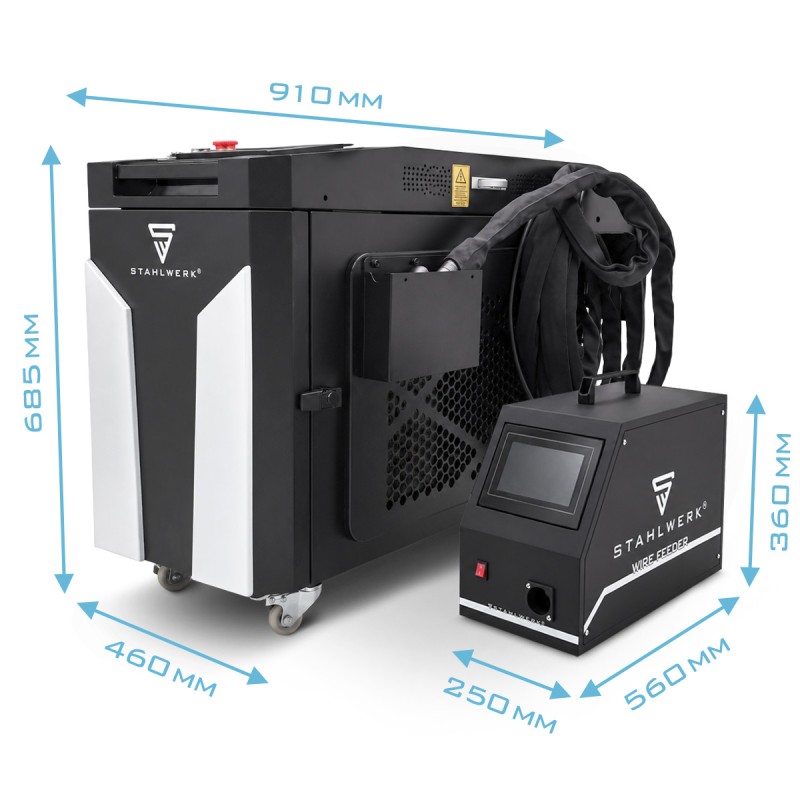

Габариты сварочного блока (Д x Ш x В) 910 x 460 x 685 мм
Габариты блока подачи проволоки (Д x Ш x В) 560 x 250 x 360 мм
Регистрационный номер WEEE: DE 85577200

В комплект входят:

1 x Лазерный сварочный аппарат WCD 1500 Laser Pro, включая сварочную горелку SUP31T с кабелем питания 10 м

4 x Сопла подачи проволоки 0,8 | 1,0 | 1,2 | 1,6 мм (1,2 мм предварительно установлено)

1 x Набор из 9 насадок

1 x Защитные очки STAHLWERK для лазерной сварки с салфеткой для чистки

4 x Ролика подачи проволоки 0,8 | 1,0 | 1,2 | 1,6 мм (0,8 и 1,0 мм предварительно установлены)

1 x Набор из 5 линз (защитная линза: D18 x T2 мм, коллиматорная линза: D16 x T5 / F60, фокусирующая линза: D20 x T4.5 / F150)

1 x Шланг для подключения газа

2 x Гаечных ключа
1 x 3 м карбоновый вкладыш
