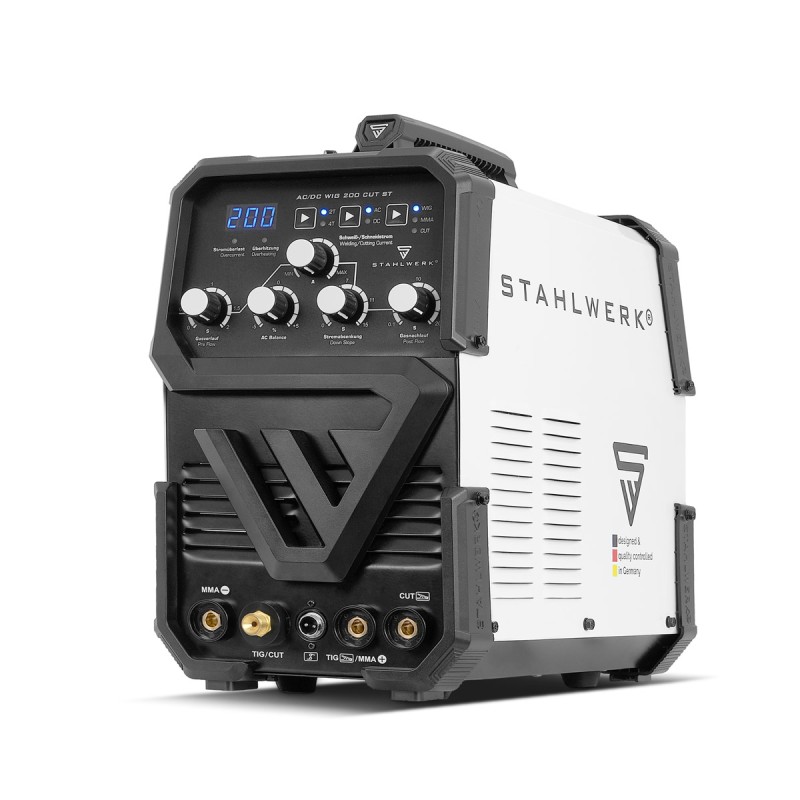

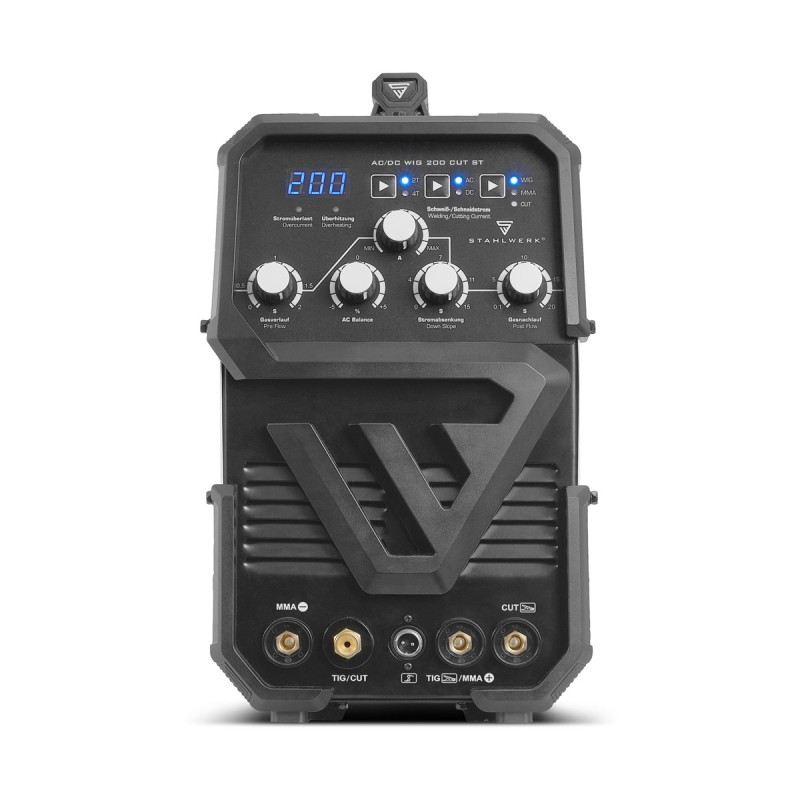

Keevitusseade Keevitus STAHLWERK AC/DC TIG 200 CUT ST plasmalõikuriga

STAHLWERK AC/DC WIG 200 CUT ST on võimas TIG-keevitusseade MMA/elektroodkeevituse võimalustega. Lisaks keevitamisele pakub AC/DC WIG 200 CUT ST plasmalõikusfunktsiooni kuni 12 mm paksuste materjalide jaoks. Seade suudab keevitada praktiliselt kõiki metalle, sealhulgas terast, roostevaba terast, alumiiniumi ja vaske, samuti täpselt lõigata juhtivaid metalle, nagu pehme teras, roostevaba teras, vask, alumiinium ja titaan. Selle 3-ühes kombineeritud keevitusseadme üks paljudest eelistest on selle kompaktne disain ja kerge kaal, mis on vaid 15,65 kg. TIG-keevituse ajal võimaldab kontaktivaba kõrgsagedussüüde mugavat kasutamist ja paremaid keevitustulemusi. Plasmalõikuse puhul on lõikevool pidevalt reguleeritav vahemikus 20 kuni 45 amprit. Kui lõikeprotsess on lõppenud, voolab põleti jahutamiseks automaatselt sisse õhk, mis vähendab otsiku ja elektroodi kulumist. Tipptasemel IGBT-tehnoloogia võimaldab tipptasemel jõudlust plasmalõikuses, TIG-keevituses ja MMA-keevituses. AC/DC TIG-keevitus – vahelduvvool (AC) ja alalisvool (DC). Praktiliselt kõigi metallide, näiteks terase, roostevaba terase, alumiiniumi, vase ja paljude teiste keevitamine.

Plasma/CUT – Plasmajuga tekitatakse elektri abil, mis sulatab materjali, mis seejärel suruõhuga eemaldatakse. See võimaldab vaevata ja täpselt lõigata kõiki juhtivaid metalle, näiteks pehmet terast, roostevaba terast, vaske, alumiiniumi, titaani ja palju muud.

Lõikepaksus – Lõiked on võimalikud kuni 12 mm, olenevalt materjalist. Pehme teras ST37 kuni 12 mm, V2A või V4A kuni 8 mm, alumiinium kuni 5 mm.

3-ühes kombineeritud seade – TIG ja MMA keevitamine on võimalik kuni 200 A, plasmalõikus kuni 45 A.

IGBT-tehnoloogia – Uusim ja arenenum transistoritehnoloogia võimaldab suure jõudlusega keevitamist! Trafot ega MOSFET-i pole, vaid tipptasemel IGBT!

Kerge ja kompaktne disain – kaalub vaid 15,65 kg ja mõõtmetega 507 x 238 x 437 mm. Uuenduslikud IGBT-transistorid säästavad ruumi ja kaalu võrreldes vanema MOSFET-tehnoloogiaga. Enam pole vaja rasket tõstmist!

Kõrgsageduslik süüde (TIG) – võimaldab kontaktivaba süütamist ja tagab oluliselt paremad keevitustulemused. Ei mingit tõstekaaret ega kriimustussüüdet!

Kontaktsüüde (CUT) – kõrgsageduslik (HF) kontaktsüüde suurepärase süütejõudluse tagamiseks. Piisab vaid lihtsast harjamisest üle töödeldava detaili.

Lõikevool – lõpmatult reguleeritav vahemikus 20 kuni 45 A.
Järellõikamisõhk (CUT) – pärast lõikeprotsessi lõppu voolab õhk automaatselt põleti jahutamiseks ja otsiku ning elektroodi kulumise vähendamiseks.

2T/4T (TIG) – määrab töörežiimi ja pakub täiustatud kontrolli voolu üle. 2T režiimis jääb kõrgsageduslik (HF) süüde aktiivseks kuni põleti päästiku vabastamiseni. 4T režiimis süttib kaar pärast päästiku ühekordset vajutamist ja vabastamist. Uuesti vajutamine ja vabastamine lõpetab süüte. Mõned funktsioonid, näiteks voolu langus, on saadaval ainult 4T režiimis.

Voolu langus (TIG) – hoiab ära poorsuse (otsakraatrite) tekkimise keevituse lõpus.

Gaasi eel- ja järelvool (TIG) – kaitsevad volframelektroodi liigse kulumise ja keevisõmbluse oksüdeerumise eest. Parameetreid saab seadistada individuaalselt ja eraldi. Need määravad, kui kaua gaas peaks enne ja pärast süütamist voolama.

Vahelduvvoolu tasakaal – on muutuv säte oksiidikihi purunemise (-) ja sügavama läbitungimise (+) vahel. See aitab mõjutada erinevate materjalide ja sulamite omadusi.

Kuumkäivitus – automaatne pingetõstmine käivitamisel paremate süütetulemuste saavutamiseks.

Kleepumisvastane kaitse – keevitusvoolu automaatne vähendamine elektroodi kleepumisel võimaldab elektroodi hõlpsat eemaldamist.

Maksimaalne efektiivsus ja jõudlus – seadet toidab ühefaasiline vahelduvvool (230 V), mis võimaldab tegelikku väljundvoolu 200 amprit.

Nutikas jahutus ja ülekuumenemiskaitse – tipptasemel tehnoloogia, integreeritud ülekuumenemiskaitse ja suure jõudlusega jahutus võimaldavad maksimaalset väljundvõimsust.

TIG (volfram-inertgaas) – varjestatud gaasiga keevitamine inertsete/mitteaktiivsete gaasidega, näiteks argoon 4,6 (99,996%). Volframelektroodi ja töödeldava detaili vahele tekib argoongaasi atmosfääris kaar. See sulatab materjali ja lisatud täitematerjali, moodustades keevisõmbluse.

MMA-elektroodkeevitus / kaarkeevitus – universaalne keevitusprotsess. Elektrikaar sulatab elektroodi, moodustades keevisõmbluse. Kaitsegaasi pole vaja.

Märkus. See seade ei ole mõeldud kasutamiseks elamupiirkondades, mida toidab avalik madalpingevõrk. Elektromagnetilise ühilduvuse tagamine nendes piirkondades võib olla keeruline nii juhtivuslike kui ka kiirgushäirete tõttu.

Mudel STAHLWERK AC/DC TIG 200 CUT ST

Väljundvool (TIG/MMA/CUT) 10–200 A (TIG) / 30–160 A (MMA) / 20–45 A (CUT)
Kontrolltsükkel TIG (40 °C) 15% 200 A juures / 100% 100 A juures
Kontrolltsükkel MMA (40 °C) 10% 160 A juures / 100% 60 A juures
Kontrolltsükkel CUT (40 °C) 10% 45 A juures / 100% 20 A juures
Tühikäigu pinge (U0) 68 V (DC) / 48 V (AC) / 340 V (CUT)
Efektiivsus (%) 85%
Kaitseklass IP21S
Võrgupinge 1 x 230 V AC (+- 15%)
Võrgusagedus 50/60 Hz
Maksimaalne voolutugevus (I1max) (TIG/MMA/CUT) 30 A / 30,5 A / 28,0 A
Maksimaalne efektiivne voolutugevus (I1eff) (TIG/MMA/CUT) 11,6 A / 9,6 A / 8,8 A
Kaal 15,65 kg

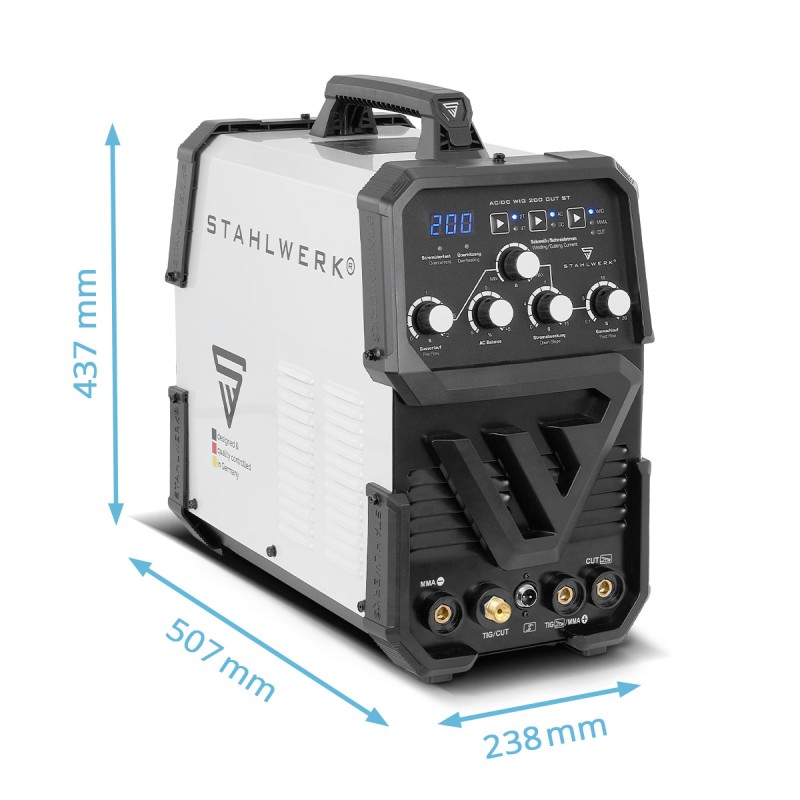

Mõõtmed P x L x K (mm) 507 x 238 x 437 mm
Vooluühendus CEE 7/7 Schuko pistik
Standardid IEC 60974-1; EN 60974-10 (klass A)

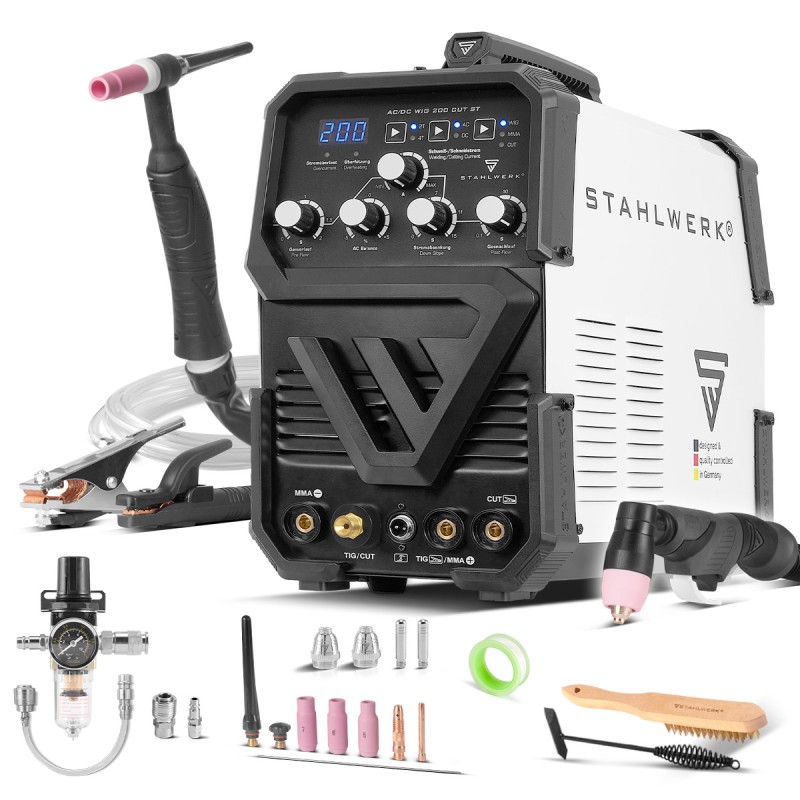

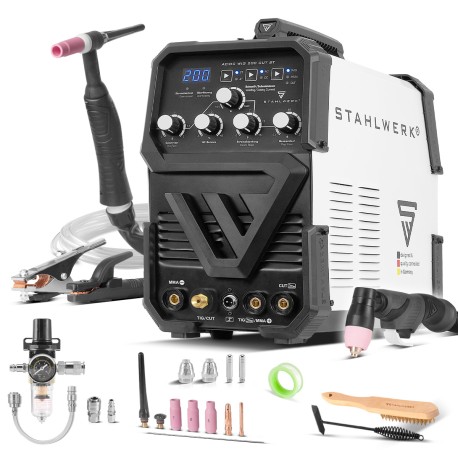

Komplekti kuulub:

1 x STAHLWERK AC/DC TIG 200 CUT ST keevitusaparaat

1 x professionaalne TIG keevituspõleti WP-26F / 3-meetrine voolikukomplekt* painduva põletipea ja gaasiühenduse murdumiskaitsega

1 x 8-osaline TIG lisatarvikute komplekt:

3 x gaasidüüsi, suurused 5, 6, 7

1 x tsang, suurus 1,6

1 x tsangi korpus, suurus 1,6

2 x põleti katet - üks lühike ja üks pikk

1 x universaalne volframelektrood

* 8-osaline komplekt sisaldab keevituspõleti pildil näidatud eelmonteeritud lisatarvikuid.

1 x professionaalne plasmapõleti komplekt AG-60/SG-55, 3 meetrit.

1 x 3-osaline plasma lisatarvikute komplekt (plasmapõletile eelnevalt kokku pandud):

1 x plasmaotsik
1 x plasmaelektrood
1 x keraamiline kork
2 x varuplasmaotsikut
2 x varuplasmaelektroodi
1 x veeeraldaja manomeetri ja kiirkinnitusega
1 x ühendusvoolik seadme ja veeeraldaja vahel kiirkinnitusega, sh 6-osaline ühenduskomplekt
1 x maanduskaabel, 3 meetrit
1 x elektroodihoidik, 3 meetrit
1 x traathari
1 x meiselvasar
1 x gaasiühendusvoolik kiirkinnitusega, 5 meetrit
1 x teflonteip
1 x kaitsekate
