keevitusseade keevitus STAHLWERK AC/DC TIG 200 Puls CUT ST 200 A TIG ja MMA

STAHLWERK AC/DC WIG 200 Puls CUT ST on multifunktsionaalne TIG-keevitusseade plasmalõikuse ja MMA/elektroodkeevituse võimalustega. See suudab keevitada praktiliselt kõiki metalle, sealhulgas terast, roostevaba terast, alumiiniumi ja vaske, ning lõigata täpselt juhtivaid metalle, nagu pehme teras, roostevaba teras, vask, alumiinium ja titaan. Selle 3-ühes kombineeritud keevitusseadme üks paljudest eelistest on kompaktne disain ja kerge kaal, mis on vaid 15,65 kg. Plasmalõikusfunktsioon võimaldab lõigata kuni 12 mm paksuseid materjale voolutugevusega 45 amprit. AC/DC WIG 200 Puls CUT ST-l on ulatuslik impulssfunktsioon, mis muuhulgas hõlbustab õhukese lehtmetalli keevitamist. Parameetreid, nagu impulssvool, impulsssagedus ja pikk/lühike impulss, saab hõlpsalt reguleerida. Voolu kaugjuhtimine keevituspõleti või jalgpedaali (saadaval lisavarustusena) abil võimaldab voolu reguleerida isegi keevitusprotsessi ajal. Tipptasemel IGBT-tehnoloogia võimaldab tippjõudlust TIG- ja MMA-keevitamisel, samuti plasmalõikusel.

AC/DC TIG-keevitus – vahelduvvool (AC) ja alalisvool (DC). Praktiliselt kõigi metallide, näiteks terase, roostevaba terase, alumiiniumi, vase ja paljude teiste keevitamine.

3-ühes kombineeritud seade – TIG- ja MMA-keevitus on võimalik kuni 200 A-ni, plasmalõikus kuni 45 A-ni.

Plasma/CUT – elektrivool tekitab plasmajoa, mis sulatab materjali, mis seejärel suruõhuga eemaldatakse. See võimaldab kõigi juhtivate metallide, näiteks pehme terase, roostevaba terase, vase, alumiiniumi, titaani ja paljude teiste vaevata ja täpselt lõigata.

Lõikepaksus – olenevalt materjalist on võimalikud kuni 12 mm lõiked. Pehme teras ST37 kuni 12 mm, V2A või V4A kuni 8 mm, alumiinium kuni 5 mm.

Ulatuslik impulssfunktsioon – TIG PULSE – hoiab ära läbipõlemise ja vähendab kuumuse moonutusi, eriti sobiv õhukeste lehtmetallide keevitamiseks, kus materjali tuleb kuumutada vaid veidi. Reguleeritavate parameetrite hulka kuuluvad: impulsivool, impulsi laius, impulsisagedus, pikk ja lühike impulss.

IGBT-tehnoloogia – uusim ja arenenum transistoritehnoloogia võimaldab suure jõudlusega keevitamist! Trafot ega MOSFET-i pole, vaid tipptasemel IGBT!

Kerge ja kompaktne disain – Kaaludes vaid 15,65 kg ja mõõtmetega 507 x 238 x 437 mm, säästavad uuenduslikud IGBT-transistorid ruumi ja kaalu võrreldes vanema MOSFET-tehnoloogiaga. Enam pole vaja rasket koormust tõsta!

Kõrgsageduslik süüde – võimaldab kontaktivaba süütamist ja tagab oluliselt paremad keevitustulemused. Ei mingit tõstekaaret ega kriimustustega alustamist!

Maksimaalne efektiivsus ja jõudlus – seadet toidab ühefaasiline vahelduvvool (230 V) ja see võimaldab saavutada 200 amprit tegelikku väljundvoolu.

Nutikas jahutus ja ülekuumenemiskaitse – tipptasemel tehnoloogia, integreeritud ülekuumenemiskaitse ja suure jõudlusega jahutus võimaldavad saavutada maksimaalse jõudluse.

2T/4T (TIG) määrab töörežiimi ja pakub täiustatud kontrolli voolu üle. 2T režiimis jääb kõrgsageduslik (HF) süüde aktiivseks kuni põleti päästiku vabastamiseni. 4T režiimis süttib kaar pärast päästiku ühekordset vajutamist ja vabastamist. Päästiku uuesti vajutamine ja vabastamine lõpetab süüte. Mõned funktsioonid, näiteks voolu vähendamine, on saadaval ainult 4T režiimis.

Voolu suurendamine/vähendamine – hoiab ära nõelaaukude (otsakraatrite) tekkimise keevituse lõpus.

Kontaktsüüde (CUT) – kõrgsageduslik (HF) kontaktsüüde suurepärase süütetulemuse saavutamiseks. Piisab ühest läbimisest läbi töödeldava detaili.

Lõikevool (CUT) – lõpmatult reguleeritav 20 kuni 45 A.

Õhuvool (CUT) – pärast lõikeprotsessi lõppu voolab õhk automaatselt põleti jahutamiseks ja otsiku ning elektroodi kulumise vähendamiseks.

Lõikegaasi eel- ja järelvool (TIG) – kaitseb volframelektroodi liigse kulumise ja keevisõmblust oksüdeerumise eest. Parameetreid saab seadistada nii individuaalselt kui ka eraldi. Need määravad, kui kaua peaks gaas enne ja pärast süütamist voolama.

Vahelduvvoolu tasakaal – on muutuv säte oksiidikihi lõhustamise (-) ja sügavama läbitungimise (+) vahel. See aitab mõjutada erinevate materjalide ja sulamite omadusi.

Kaugjuhtimine põleti või jalgpedaali abil. Keevitusvoolu saab mugavalt igal ajal reguleerida põleti külge kinnitatud pöördnupu abil. Teise võimalusena saab keevitusvoolu reguleerida ka meie valikuliselt saadaoleva jalgpedaaliga.

Keevitusvool / impulssvool – kaks nuppu "Keevitusvool" ja "Impulssvool" võimaldavad teil keevitusprotsessi jaoks seadistada kaks erinevat voolutugevust, mille vahel keevitusvool seejärel vaheldub.

Impulsi laius – impulsi laius määrab, kui kaua keevitusvool säilitab impulssvoolu intensiivsuse enne normaalse keevitusvoolu intensiivsuse taastamist.

Impulsi sagedus – impulsi sagedus määrab, kui sageli vool kahe seatud väärtuse vahel kindla ajaperioodi jooksul vaheldub.

Pikk impulss – keevitusriba muutub laiemaks, soojussisend on suurem ja läbitungimine on sügavam.

Lühike impulss – keevisvanni on lihtsam kontrollida ja lehtmetalli sisse augu keevitamise oht väheneb.

Jalapedaal – voolu kaugjuhtimine jalgpedaali abil (ei kuulu komplekti). Jalapedaali režiim pakub eelise voolu reguleerimisel isegi keevitusprotsessi ajal, pakkudes erinevaid keevitusvõimalusi. Impulssfunktsioon ei ole pedaalirežiimis saadaval. Maksimaalne voolutugevus seadistatakse seadmel. Jalapedaal on seatud väärtusele 10. Jalapedaali vajutamisel käivitub seade madalama voolutugevusega kui kuvatud. Kui jalgpedaal on täielikult alla vajutatud, saavutatakse seatud maksimaalne voolutugevus. Ekraanil olev väärtus selle aja jooksul ei muutu. Näited: kuvatav maksimaalne voolutugevus: 100 A / süütevool pedaali kaudu: u. 40 A, kuvatav maksimaalne voolutugevus: 150 A / süütevool pedaali kaudu: u. 80 A, kuvatav maksimaalne voolutugevus: 200 A / süütevool pedaali kaudu: u. 110 A

Kuumkäivitus – automaatne pingetõst käivitamisel paremate süütetulemuste saavutamiseks.

Kleepumisvastane kaitse – keevitusvoolu automaatne vähendamine elektroodi kleepumisel võimaldab elektroodi hõlpsat eemaldamist.

TIG (Tungsten Inert Gas) - Kaitsegaasiga keevitamine inertsete/mitteaktiivsete gaasidega, näiteks argoon 4.6 (99,996%). Volframelektroodi ja töödeldava detaili vahele tekib argoongaasi atmosfääris kaar. See sulatab materjali ja lisatud täitematerjali, moodustades keevisõmbluse.

MMA elektroodkeevitus / kaarkeevitus - Universaalne keevitusprotsess. Elektrikaar sulatab elektroodi, moodustades keevisõmbluse. Kaitsegaasi pole vaja.

Märkus: See seade ei ole mõeldud kasutamiseks elamupiirkondades, mida toidab avalik madalpingevõrk. Elektromagnetilise ühilduvuse tagamine nendes piirkondades võib olla keeruline nii juhtivuslike kui ka kiiratavate häirete tõttu.

STAHLWERK AC/DC TIG 200 Pulse CUT ST keevitusseade

Väljundvool (TIG/MMA/CUT): 10–200 A (TIG) / 30–160 A (MMA) / 20–45 A (CUT)
Töötsükkel TIG (40 °C): 15% 200 A juures / 100% 100 A juures
Töötsükkel MMA (40 °C): 10% 160 A juures / 100% 60 A juures
Töötsükkel CUT (40 °C): 10% 45 A juures / 100% 20 A juures
Tühikäigu pinge (U0): 68 V (DC) / 48 V (AC) / 340 V (CUT)
Efektiivsus: 85%
Kaitseklass: IP21S
Võrgupinge: 1 x 230 V AC (+/-) 15% ulatuses
Võrgusagedus 50/60 Hz
Maksimaalne võrguvool (I1max) (TIG/MMA/CUT) 30 A / 30,5 A / 28,0 A
Maksimaalne efektiivne võrguvool (I1eff) (TIG/MMA/CUT) 11,6 A / 9,6 A / 8,8 A
Kaal 15,65 kg

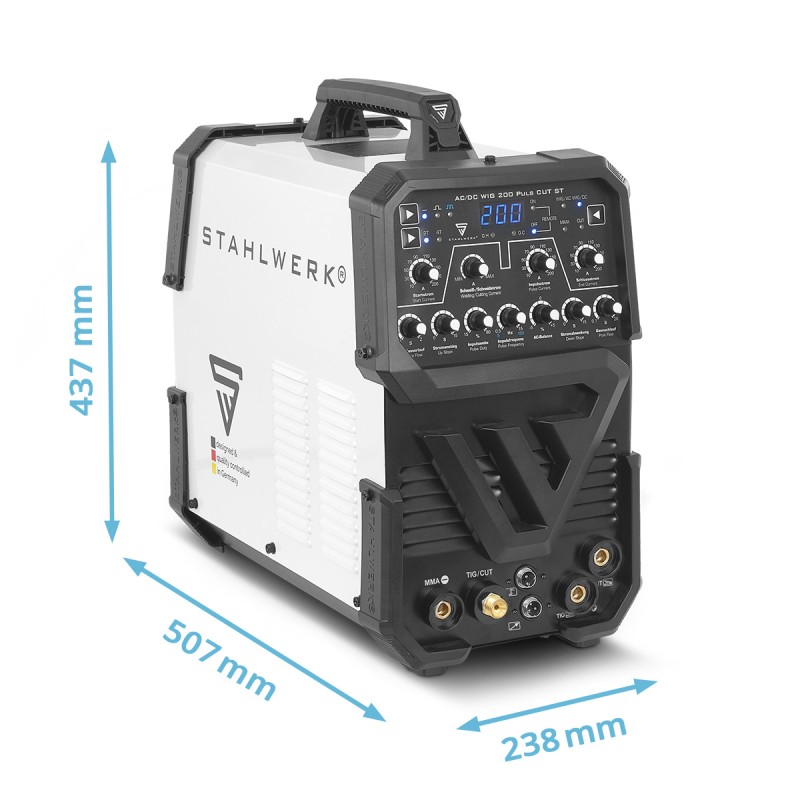

Mõõtmed P x L x K (mm) 507 x 238 x 437 mm
Võrguühendus CEE 7/7 Schuko pistik
Standardid IEC 60974-1; EN 60974-10 (klass A)
Sertifitseeritud SGS Standards Technical Services poolt

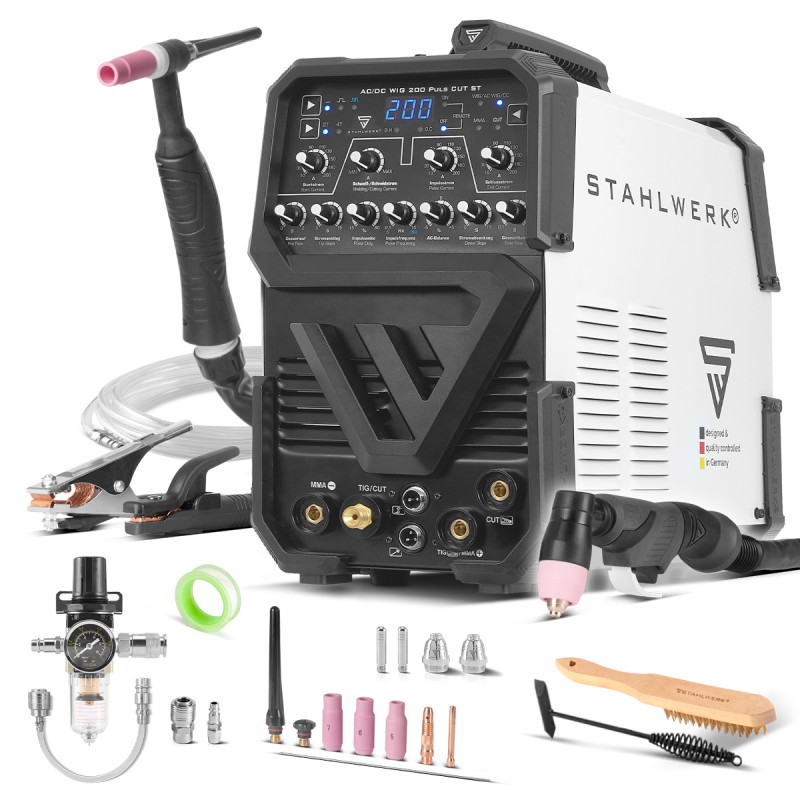

Komplekti kuulub:

1 x STAHLWERK AC/DC TIG 200 Puls CUT ST keevitusseade

1 x professionaalne TIG keevituspõleti WP-26FR / 3-meetrine voolikukomplekt* painduva põletipea ja gaasiühenduse murdumiskaitsega

1 x 8-osaline TIG lisatarvikute komplekt:

3 x gaasidüüsi suurused 5, 6, 7

1 x tsang suurus 1,6

1 x tsangi korpus suurus 1,6

2 x põleti korki - lühike ja pikk

1 x universaalne volframelektrood
1 x professionaalne plasmapõleti komplekt AG-60/SG-55, 3 meetrit

1 x 3-osaline plasma lisatarvikute komplekt

2 x varuplasmadüüsi
2 x varuplasmaelektroodi
1 x veeseparaator manomeetri ja kiirkinnitusega
1 x ühendusvoolik kiirkinnitusega masinast veeseparaatorini
1 x Maanduskaabel, 3 meetrit
1 x Elektroodihoidik (3 meetrit)
1 x Traathari
1 x Räbuvasar
1 x Gaasiühendusvoolik kiirühendusega (5 meetrit)
1 x Kaitsekate
1 x Teflonteip
